(Webseite und alle Dateien)
(nur Bauteil-Dateien in STL-Format)
(FreeCAD-Dateien)
(Marlin 1.1.8 auf T2 angepasst)
LINK zur aktuellen Marlinversion: (https://github.com/MarlinFirmware/Marlin)
|

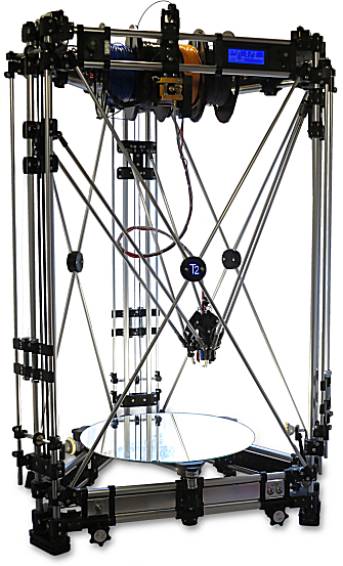

Der T2 basiert weitgehend auf den Erfahrungen mit dem TITΛN-LG1 (s.o.) ist aber nur halb so groß und hat keinen Wechselkopf.
• Druckbett Ø: 400 mm (Federlagerung) • Druckhöhe: 180 mm (auf etwa 480 mm erweiterbar*) • Filament Ø: 1,75 mm • Düsen Ø: 0,2 mm – 1mm •
Firmware: Marlin 1.1.8 • Hardware: RAMPS 1.4, Mega2560, Redrex 2004 LCD Smart Display Controller • Extruder: Redrex MK8 Bowden Left Hand, Redrex Metal V6 J Head Hotend • Motoren: Nema 17 2A 45Ncm 1.8deg • Antrieb: GT2 Zahnriemen CNC 6mm, GT2 Riemenscheibe 20 Zähne 5mm Bohrung, Gegengewichte über Nylonseilzug • Höhe: 1080 mm • Breite: 670 mm • Tiefe: 570 mm • Material: PLA, Aluminiumrohr (sandgefüllt) Ø: 15 mm / 8 mm, Aluminiumblech 0,8 mm • Druckbettnivellierung: manuell von der Vorderseite • Filamentwechsel: von der Vorderseite • Filamenthalterung: 4 Rollen • Netzteil: 240 V ~ / 12 V= / 15 A
* Da der untere Teil des Druckers offen gestaltet ist und sich die Motoren sowie die Elektronik im oberen Teil befinden, ist es möglich die Druckplatte zu entfernen und bei Erhöhung der drei Standfüße bis zu etwa 300mm unterhalb der Druckplatte zu drucken. Somit können die Laufschienen für die Gleiter in voller Länge ausgenutzt werden.
|
|
|
|
DOWNLOAD ALL
